 scenic 2005

Aller en bas
5 participants
AuteurMessage
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: scenic 2005   scenic 2005 Icon_minitimeJeu 1 Juin 2017 - 18:37

SAlut

je récupère un scenic 1.9dci (j'en ai horreur), ou 3 garages se sont cassé les dents.
suite à l'achat il y a un an, que des pbs rencontré par son proprio, qui a fait:
- changer le turbo
- vanne egr
- injecteurs

VF1JMRG0633783072

A ce jour 2 pbs persistent:

- frein parking: DF045 conctacteur serrage redondant
D'après mes recherches, cela sera le bouton de commande manuel ?
quelqu'un peut il me le confirmer, et me dire s'il y a une astuce de réparation, ou c'est chgment du bouton ?

- coté moteur
- DF012 tension d'alimentation n°2 des capteurs  (elle est à 3,62 vs 5v)
- DF 209: capteur position vanne egr

je soupçonne que le défaut egr soit lié au défaut tension.

quelqu'un a t-il déjà rencontré ces pbs, et comment les résoudre ?

copies écran si dessous:

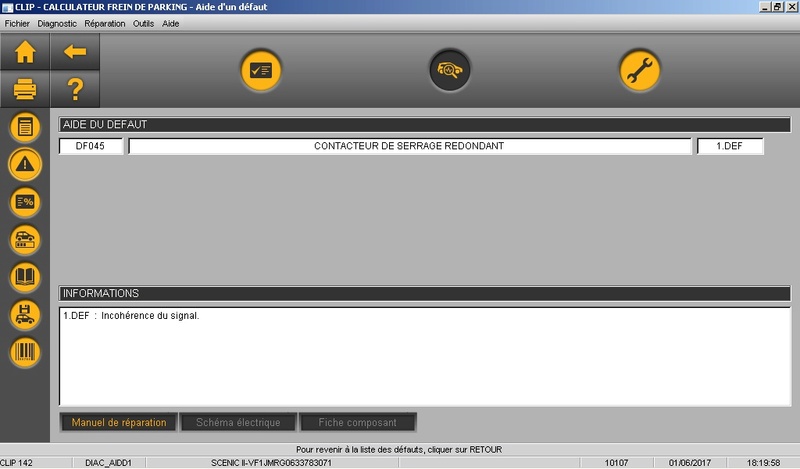

scenic 2005 Tensio10
scenic 2005 Tensio11
scenic 2005 Tensio12

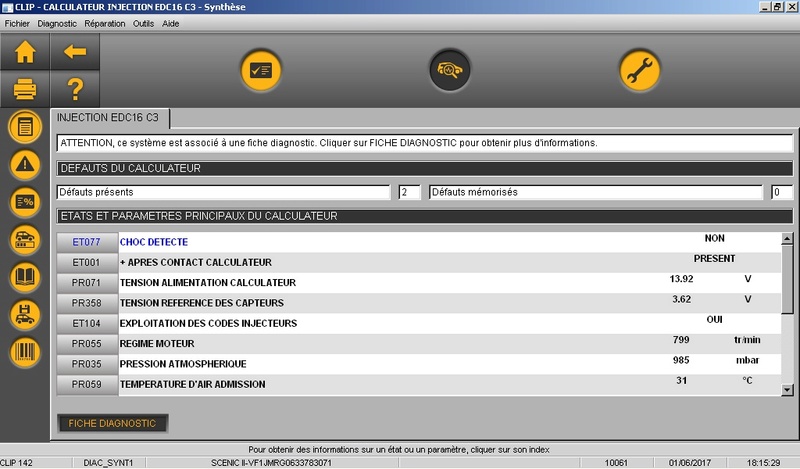

scenic 2005 Tensio13
scenic 2005 Tensio14
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeJeu 1 Juin 2017 - 18:52

je précise que j'ai vérifié le connecteur gris sous le siège: RAS, pas d'oxydation.
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
PILOUF
pipelette
pipelette
PILOUF


interface :
  • Elm
  • Autre

Messages : 275
Date d'inscription : 31/01/2013
Age : 48

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeJeu 1 Juin 2017 - 19:30

Salut,

Pour ce qui est du freins de stationnement, il faut déposer la commande manuelle et l'ouvrir.
Il y a 3 contacteur à l'intérieur et tu verras il y en a 1 qui porte mal. Il suffit de le repositionner.
Déjà eu plusieurs fois cette panne.

Pour la partie moteur, je pense aussi que les 2 défauts sont liés.
Le défaut EGR apparaît suite au défaut DF012. C'est ce dernier qu'il faut voir en priorité.
Vois pour les contrôles et les différents capteurs sur la ligne 2.
http://www.fichier-pdf.fr/2017/06/01/scenic/


Revenir en haut Aller en bas
jpeto
Expert
Expert



interface :
  • Autre

Messages : 965
Date d'inscription : 18/01/2011
Age : 55

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeJeu 1 Juin 2017 - 20:33

Bonsoir
D' apres dialogys, la ligne2 alimente l' egr, l' accelerateur et le capteur pression clim.
Il te faut les debrancher un a un clip branchée pour voir lequel fait passer le def en orange.
Sinon, si aucun des 3, faudra chercher coté faisceau..
Revenir en haut Aller en bas
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeJeu 1 Juin 2017 - 21:12

ok, j'ai débranché le egr, pas de chgmt.

je vais voir du coté du capteur de clim, car le faisceau a été refait de ce coté la (5 fils avec épissures).

je regarde cela demain.

MERCI
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
LOULE
Expert
Expert
LOULE


interface :
  • Lexia
  • Canclip
  • Opel
  • Vag
  • Multidiag
  • Autre

Messages : 961
Date d'inscription : 06/01/2013
Age : 40

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeJeu 1 Juin 2017 - 21:34

salut déja eut le pb débranche préssostat clim et tout rentre dans l'ordre.
Revenir en haut Aller en bas
gege72
Expert
Expert
gege72


interface :
  • Vag
  • Lecteur défaut autonome

Messages : 904
Date d'inscription : 14/02/2012
Age : 46

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeVen 2 Juin 2017 - 7:13

LOULE a écrit:
salut déja eut le pb débranche préssostat clim et tout rentre dans l'ordre.

salut, comme loule, déjà eu le problème de pressostat de clim qui plombe la ligne.
Revenir en haut Aller en bas
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeDim 4 Juin 2017 - 11:48

jpeto a écrit:
Bonsoir
D' apres dialogys, la ligne2 alimente l' egr, l' accelerateur et le capteur pression clim.
Il te faut les debrancher un a un clip branchée pour voir lequel fait passer le def en orange.
Sinon, si aucun des 3, faudra chercher coté faisceau..

Salut

j'ai débranché le pressostat, le capteur egr, le capteur de pédale:
aucun changement, toujours 3,62 sur la ligne.

j'attaque le reste des contrôles du pdf joint plus haut.
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
jpeto
Expert
Expert



interface :
  • Autre

Messages : 965
Date d'inscription : 18/01/2011
Age : 55

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeDim 4 Juin 2017 - 12:31

Si le def012 reste pointé rouge alors que les capteurs sont tous debranchés, ca complique bien la recherche!
Si le pdf te donne les correspondances entre brochage ecu et prises capteurs.. mais tu parlais plus haut de faisceau refait, commences déjà de ce coté la?

Edit: voila les controles donnés par dialogys

Si, avec ces trois capteurs débranchés, le défaut est toujours présent :
1. Vérifier l'isolement par rapport à la masse des liaisons suivantes :

Calculateur d'injection connecteur B, marron, 48 voies voie F4 /// Voie 2 du connecteur de la
vanne EGR
Calculateur d'injection connecteur B, marron, 48 voies voie J2 /// Voie 6 du connecteur de la
vanne EGR
Calculateur d'injection connecteur A, noir, 32 voies voie F2 /// Voie2 du potentiomètre
pédale d'accélérateur piste 2
Calculateur d'injection connecteur A, noir, 32 voies voie F3 /// Voie1 du potentiomètre
pédale d'accélérateur piste 2
Calculateur d'injection connecteur B, marron, 48 voies voie F3 /// Voie B du capteur de
pression fluide réfrigérant
Calculateur d'injection connecteur B marron voieF1 /// VoieC du capteur de
pression fluide réfrigérant


2. Vérifier l'isolement par rapport au + 12 V des liaisons suivantes :

Calculateur d'injection connecteur B marron voie F4 /// Voie 2 du connecteur de la vanne EGR
Calculateur d'injection connecteur B marron voie J2 /// Voie 6 du connecteur de la vanne EGR
Calculateur d'injection connecteur C gris voie C2 /// Voie 4 du connecteur de la vanne EGR
Calculateur d'injection connecteur A noir voie F2 /// Voie 2 du potentiomètre pédale
d'accélérateur piste 2
Calculateur d'injection connecteur A noir voie F3 /// Voie 1 du potentiomètre pédale
d'accélérateur piste 2
Calculateur d'injection connecteur A noir voie F4 /// Voie 6 du potentiomètre pédale
d'accélérateur piste 2
Calculateur d'injection connecteur B marron voie F3 /// Voie B du capteur de pression fluide
réfrigérant
Calculateur d'injection connecteur B marron voie F1 /// Voie C du capteur de pression fluide
réfrigérant
Calculateur d'injection connecteur C gris voie C3 /// Voie A du capteur de pression fluide
réfrigérant

3. Vérifier l'isolement entre les liaisons suivantes après avoir débranché les capteurs :
– voies 2 et 6 du connecteur du capteur pédale piste 2,
– voies 2 et 4 du connecteur du capteur de position vanne EGR,
– voies A et B du connecteur du capteur de pression fluide réfrigérant.



Revenir en haut Aller en bas
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeDim 4 Juin 2017 - 12:51

j'ai contrôlé les isolements, je n'ai rien trouvé de vraiment problématique.
simplement:

- 6k sur marron  F4 / masse
- 7k sur marron J2 / masse
- 11k sur marron F3 / masse

tout le reste est sur l'infini.

la on attaque du lourd, car le faisceau est bien sur inaccessible facilement.

j"hésite quand même à couper les fils incriminées au cul du connecteur du calculo.
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
jpeto
Expert
Expert



interface :
  • Autre

Messages : 965
Date d'inscription : 18/01/2011
Age : 55

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeDim 4 Juin 2017 - 13:31

Si on est bien d' accord que connecteur debranché coté capteur (pedale/egr/clim) et bebranché coté ecu.
Tu pique ton ohmetre entre la masse de l' auto et ces 3 broches, logiquement tu dois etre isolé et ne rien mesurer!
Donc, ces 3 fils "frottent" quelque part..
Vu qu' ils ne vont pas tous au meme endroit, les 2 premier vont a l' egr et le troisieme au pressothat, ca raccourci la longueur de faisceau ou ils sont "saucissonnés" ensemble.
Revenir en haut Aller en bas
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeLun 5 Juin 2017 - 14:53

les éléments finaux n'étaient pas débranchés (ce n'est pas précisé dans la notice renault.

je vais le refaire avec egr et pressostat débranché.
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
LOULE
Expert
Expert
LOULE


interface :
  • Lexia
  • Canclip
  • Opel
  • Vag
  • Multidiag
  • Autre

Messages : 961
Date d'inscription : 06/01/2013
Age : 40

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeSam 10 Juin 2017 - 21:45

grostoto a écrit:
les éléments finaux n'étaient pas débranchés (ce n'est pas précisé dans la notice renault.

je vais le refaire avec egr et pressostat débranché.

alors,panne résolue?
Revenir en haut Aller en bas
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeMer 14 Juin 2017 - 10:16

Salut

non...

jai refais les mesures egr débranchés: l'isolation est bonne.

puis j'ai réinjecté du 5v via la borne 5v (mesuré à 3.2v, canclip la notant à 3.6v) de la vanne egr: aucune variation de la mesure 5v sur canclip (toujours affiché à 3.6v), alors qu'on a bien les 5v à la borne du calculo.

j'en conclue que le calculo est hs, je ne vois plus que cela.

d'autres idées ?
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
jpeto
Expert
Expert



interface :
  • Autre

Messages : 965
Date d'inscription : 18/01/2011
Age : 55

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeMer 14 Juin 2017 - 13:24

Bonjour,
Je ne pense pas qu' il soit possible d' envoyer du jus en sens inverse dans l' ecu (diode, opto-coupleur ou autres systèmes) doivent tres certainement proteger tous ca..?!

Enfin, l' ideal serait de couper les fils d' alim des composants incriminés au plus pres des pins de l' ecu. Tu pourrais en mesurant toujours 3v, alors qu' aucunes charges ne "consomme", valider ton diag.
Revenir en haut Aller en bas
grostoto
Admin
grostoto


interface :
  • Elm
  • Lexia
  • Canclip
  • Opel
  • Lecteur défaut autonome

Messages : 4318
Date d'inscription : 05/11/2009
Age : 50

scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitimeMer 14 Juin 2017 - 17:53

aucune charge ne bouffe le 3,6v, on a l'impression que la valeur est totalement figé: quoiqu'on mettre au bout (une charge, ou à vide): elle ne varie pas (alors que les autres valeurs varient facilement de 0,1v sans pb).

je pense que la voiture va aller en reprise dans un garage, qui la revendra de nouveau à un grossiste, qui la revendra de nouveau à un pigeon.
Revenir en haut Aller en bas
https://www.diagnostic-auto.com
Contenu sponsorisé





scenic 2005 Empty
MessageSujet: Re: scenic 2005   scenic 2005 Icon_minitime

Revenir en haut Aller en bas

scenic 2005
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» fuite huile scenic 2 1.9 dci de 2005
» SCENIC 1.9L 812 2005 demarreur ne tourne pas RESOLU
» scenic 2 dci 2005 compteur éteint, km modifié
» 1.9 dci 120 cv 2005
» defauts 407 hdi 2005 1.6 hdi

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Diagnostic automobile :: Diagnostic Renault Dacia :: Diagnostic Renault-
Sauter vers:
