Schema électrique entre DF alternateur et Calculateur de Clim ?

Bonjour,

J'aimerai vérifier la continuité du fil qui va de la borne DF au calculateur de climatisation, seulement, je ne sais pas ou est le calculateur de clim, ni comment y accéder, et quel emplacement sur sa broche correspond à DF sur la broche du calculateur de clim.

Merci.

Flo.

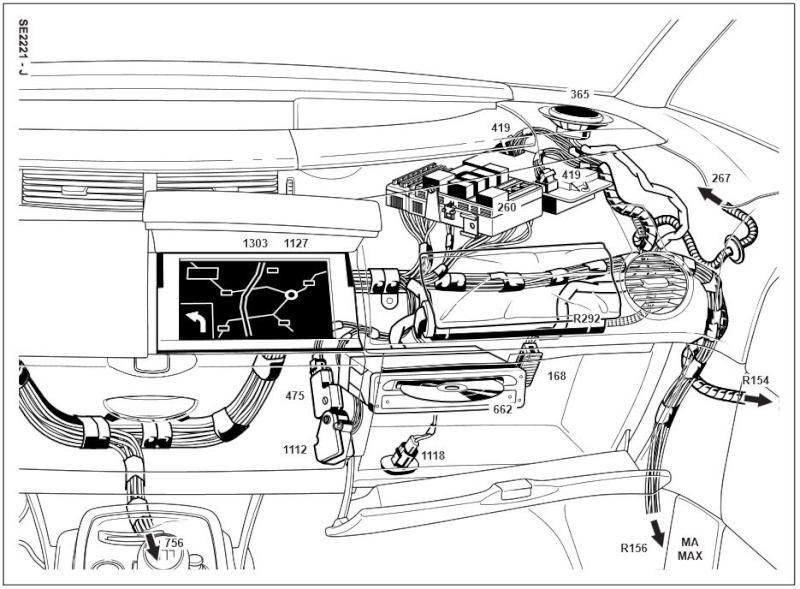

le boitier de contrôle de conditionnement d'air , numéro 419 sur la photo ci-dessous , ce trouve derrière le tableau de bord coté passager


par contre la "borne DF" c'est à dire??? c'est quoi exactement???

Bonjour,

Désolé, je ne vois pas de photo :'-(
On peut y accéder en démontant quoi ?

DF c'est l'indication du taux de charge de l'alternateur, ça permet de savoir entre autres si ça peut actionner les 1600W de chauffage électrique et de savoir l'état de la charge alternateur.

Merci.

Flo.

la photo devrait s'afficher , ton navigateur n'a pas fini de la charger sans doute ....

le seul fil que je vois , part de l'alternateur (borne 2 du connecteur noir , fils de couleur gris marquage 2K) , passe par le connecteur habitacle R262 gris (entre en A1 et ressort en A1 , le connecteur se trouve près de la boite niveau passage d'aile coté conducteur ) et va à la borne 37 du connecteur du boitier de contrôle de conditionnement d'air (connecteur vert borne 37) .

Pour avoir accé au boitier de conditionnement d'air , il faut déposer la partie supérieur de la planche de bord

OK, merci, je verrai avec un autre PC pour la photo, mais c'est bizarre, cqr il n'y a même pas d'erreur d'affichage de la photo.
le marquage 2K c'est quoi ?

Merci.

Flo.

"2k" normalement ça doit être écrit sur le fil , mais c'est pas tout le temps le cas . En gros c'est le nom du fil .

OK, merci bien pour l'information.

Flo.
